MT-7051N

مواصفات جهاز اختبار الكابلات MT-7051N

1. الوظيفة الأساسية
   نوع الجهاز: جهاز اختبار كابلات (Cable Tester).

الهدف: التحقق تلقائيًا من سلامة الكابلات وتحديد الأخطاء الشائعة فيها.

2. أنواع الكابلات التي يختبرها
   يتميز الجهاز بقدرته على اختبار مجموعة واسعة من الكابلات الشائعة:

كابلات الشبكة (RJ45): يختبر كابلات TIA568A/B (بما في ذلك AT&T 258A) و 10 Base-T و Token Ring.

كابلات الهاتف (RJ-11/RJ-12): يختبر كابلات USOC بمقاسات 4/6/8 سنون.

الكابلات المحورية (Coaxial): يختبر كابلات BNC، وهي شائعة في بعض شبكات الفيديو أو الشبكات القديمة.

3. مميزات الاختبار
   يقوم الجهاز بإجراء فحص شامل للكابلات، حيث يحدد المشاكل التالية تلقائيًا:

الاستمرارية (Continuity): التأكد من أن الأسلاك موصلة بشكل سليم.

القصر (Short): وجود تلامس غير مرغوب فيه بين سلكين أو أكثر.

الفتح (Open): انقطاع في سلك معين.

الأزواج المتقاطعة (Crossed Wire Pairs): وجود خطأ في ترتيب توصيل الأزواج داخل الموصل (خاص بكابلات الشبكة).

4. اختبار الكابلات المحورية (Coaxial BNC)
   يحتوي الجهاز على منفذ خاص لاختبار الكابلات المحورية، ويحدد فيها بدقة:

حالة القصر (Shorts).

انقطاع الدرع (Shield Opens).

انقطاع الموصل المركزي (Center Conductor Breaks).

5. التصميم والمكونات

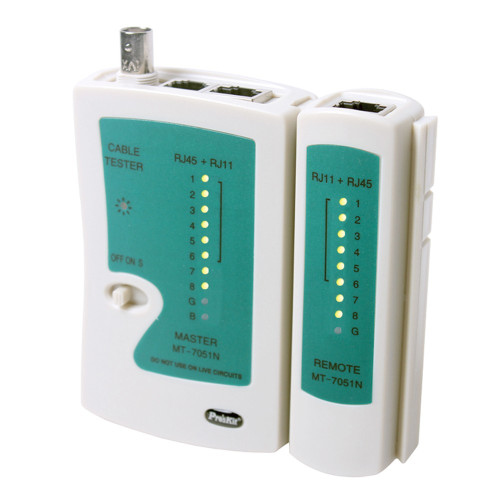

   الوحدة الرئيسية والوحدة البعيدة (Main Unit and Remote): يتكون الجهاز من وحدتين تسمحان بشخص واحد بإجراء الاختبار، حيث يتم توصيل طرف الكابل في الوحدة الرئيسية والطرف الآخر في الوحدة البعيدة (التي تنفصل عن الوحدة الرئيسية).

مصدر الطاقة: يعمل ببطارية DC 9V (غير مُضمنة عادةً مع الجهاز).

الأبعاد: تقريبية (102 × 106 × 28 ملم).
